VAN BÁO ĐỘNG

I. Sản phẩm Van báo động – Alarm valve

1. Van báo động là gì?

 Van báo động - Alarm valve là thiết bị được lắp đặt trong hệ thống phòng cháy chữa cháy tự động, nhằm cảnh báo, báo động khi xảy ra sự cố cháy – nổ, giúp người đang công tác làm việc tại khu vực xảy ra sự cố kịp thời sơ tán. Loại van này là thiết bị đặc biệt không thể thiếu trong các hệ thống PCCC tự động của các tòa nhà, nhà máy, xưởng, xí nghiệp…, nơi con người sinh hoạt và làm việc đông đúc.

2. Cấu tạo, nguyên lý hoạt động của Van báo động – Alarm valve

 Van báo động - Van báo cháy - Alarm valve có cấu tạo gồm: Thân van, bộ ống – khớp nối, chuông nước, bình điều áp(tùy chọn), Công tắc áp lực(tùy chọn).

 Van báo động được lắp trên đường ống cấp nước cho đầu phun Spinkler, ngay tại đầu đẩy của máy bơm nước.
– Khi ở trạng thái bình thường, không có sự cố xảy ra, áp lực phần thân van trên và phần thân van dưới cân bằng (hiển thị bởi hai đồng hồ áp suất trên thân van), thân van đóng chặt.
– Khi xảy ra sự cố rò rỉ, áp lực đường ống phía thân van trên sụt giảm do rò rỉ, máy bơm bù sẽ vận hành, bù lại lượng nước hao hụt. Lượng nước này được bù vào thông qua đường nối liền giữa phần thân van trên và phần thân van dưới (thường gọi là đường bypass)
– Khi xảy ra cháy nổ, van vận hành báo cháy: Do tác động của nhiệt độ, đầu phun Spinkler bị vỡ ra, áp lực nước phần thân van trên bị giảm mạnh. Khi đó, máy bơm bù sẽ hoạt động, song không đáp ứng đượng sự cân bằng ban đầu. Lúc này máy bơm chính sẽ hoạt động. Do máy bơm chính được kích hoạt vận hành nên dòng lưu lượng nước vào van sẽ rất lớn, tác động mở cánh van trong thân van, kích hoạt chuông nước phát tín hiệu báo động. Đồng thời kích hoạt công tắc áp lực gửi tín hiệu báo cháy đến trung tâm.

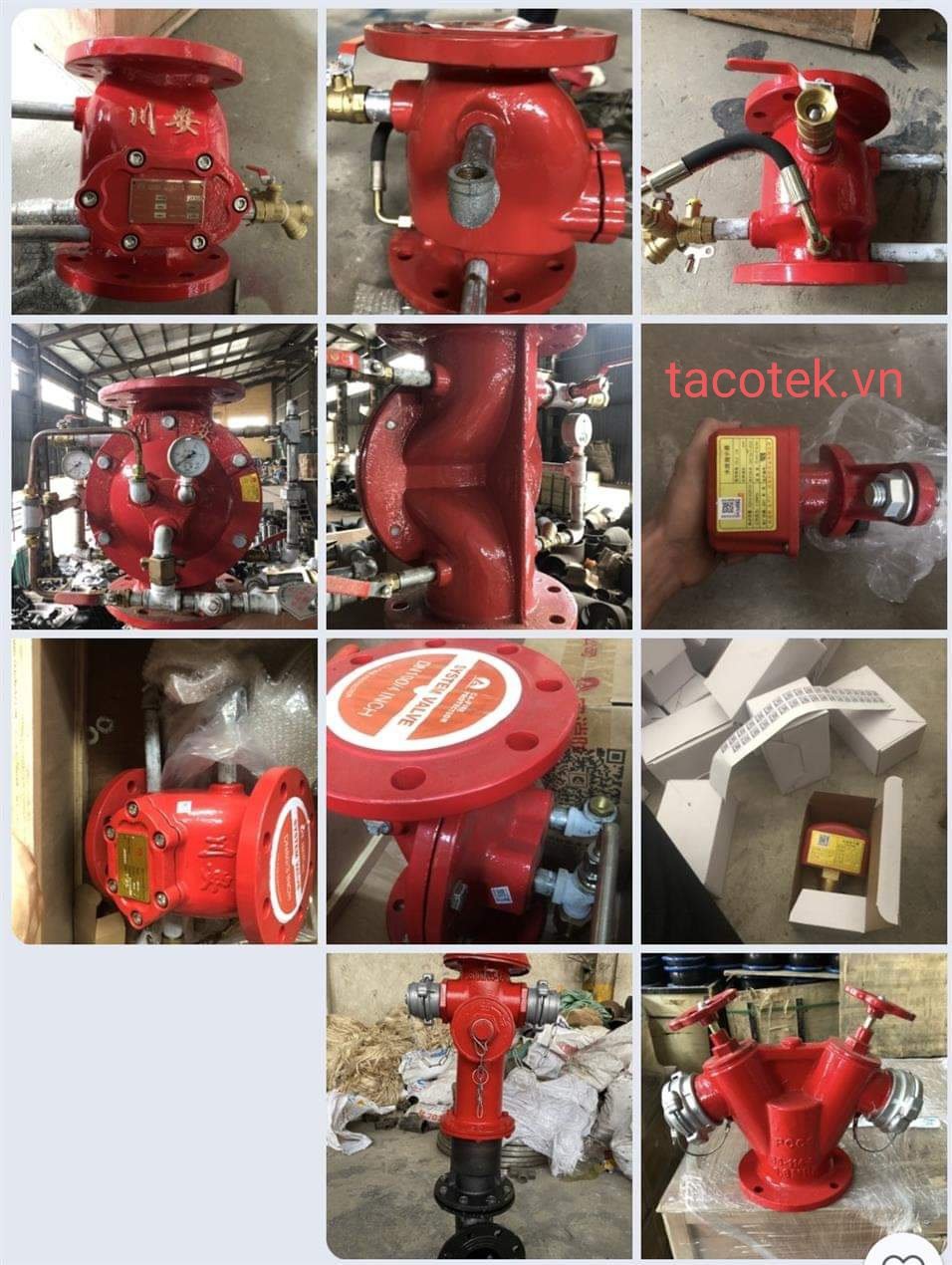

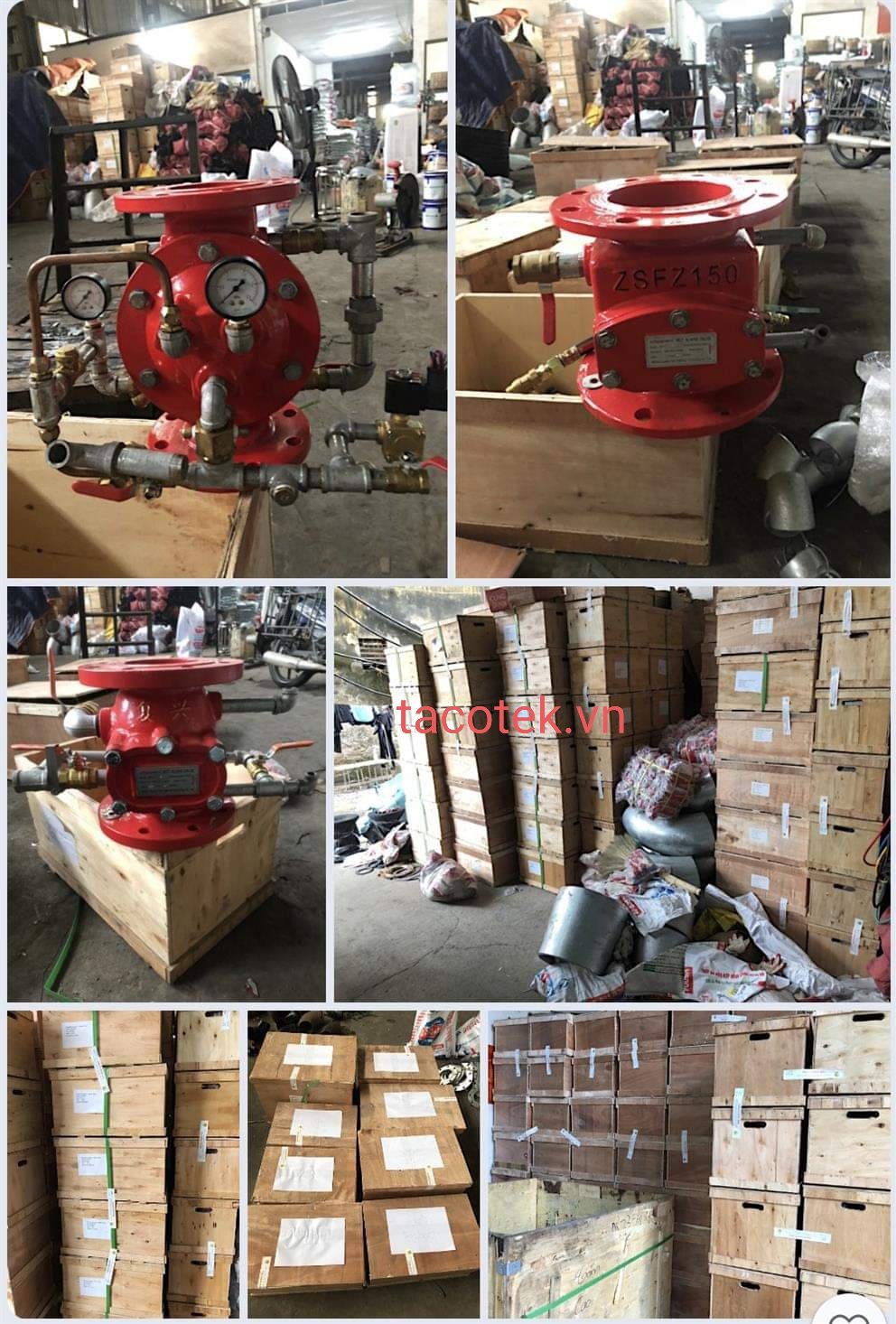

Van báo động – Alarm valve

3. Thông số kỹ thuật van báo động – Alarm valve

– Kích cỡ van: DN65 – DN150

– Chất liệu chế tạo: gang cầu, gang dẻo
– Áp lực làm việc liên tục: 1.4 – 16kgf/cm²
– Áp lực kiểm định: 22Kgf/cm²
– Lưu lượng tối đa(lít/phút): 900 – 1350 – 2100 – 4800
– Tốc độ dòng chảy: 4,5 ml
– Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc
– Bảo hành: 12 tháng
